汽車電子常用EMC實驗項目與軍標所對應項目的差異性比較

1、標準介紹

　　在我國汽車電子EMC常規測試中用到的比較多的標準如表1所示。

　　GJB 151B-2013將GJB 151A-97和GJB152A-97兩者的內容進行了整 合，并補充和修改了部分內容，GJB 151B-2013 的測試項目如表2所示。

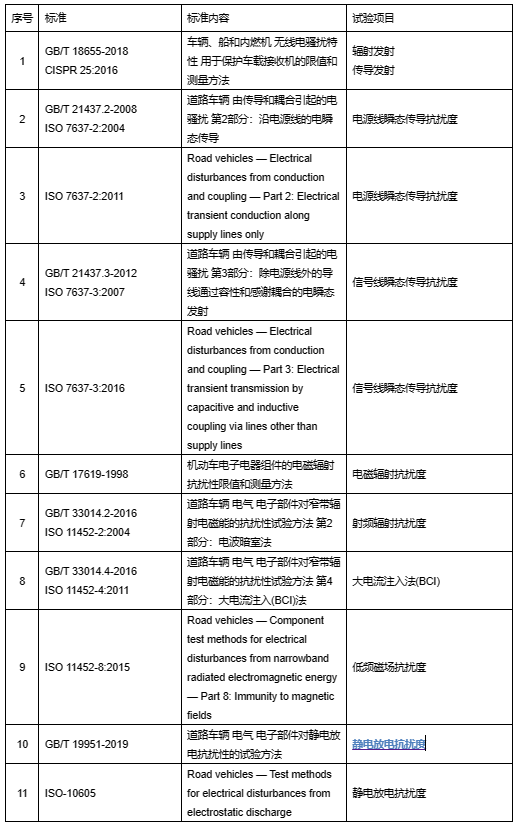

表1 常用的汽車電子 EMC 測試標準

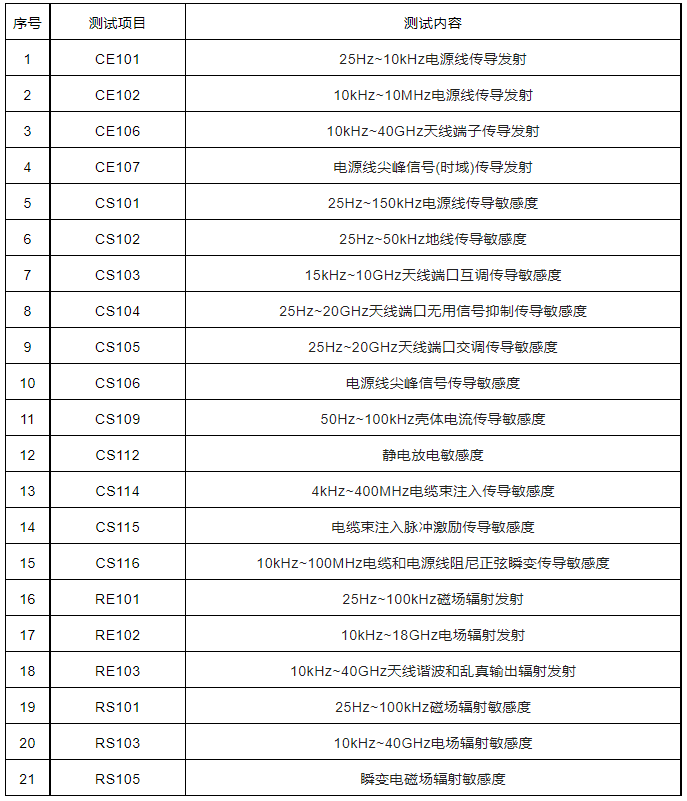

表2 GJB 151B-2013測試項目

2、常用試驗項目比較

　　以下為幾個常用的汽車電子EMC試驗項目與GJB151B-2013中的對應項目的差異介紹。

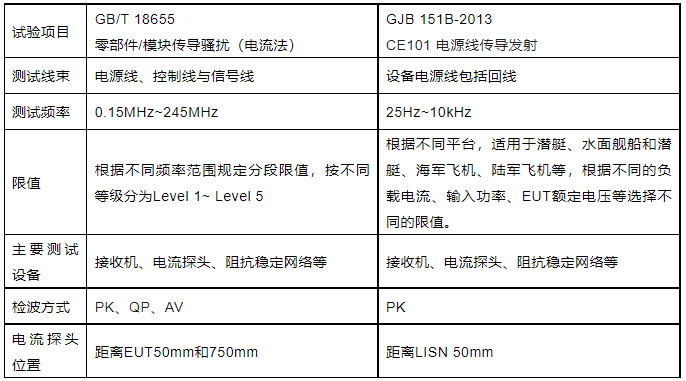

　　2.1 GB/T 18655零部件/模塊傳導騷擾(電流法)與GJB 151B-2013 CE101的差異

表3

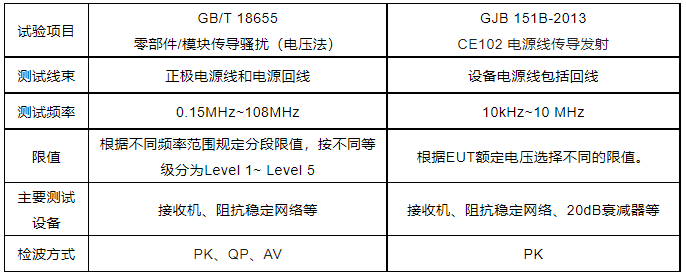

2.2 GB/T 18655零部件/模塊傳導騷擾(電壓法)與GJB 151B-2013 CE102的差異

表4

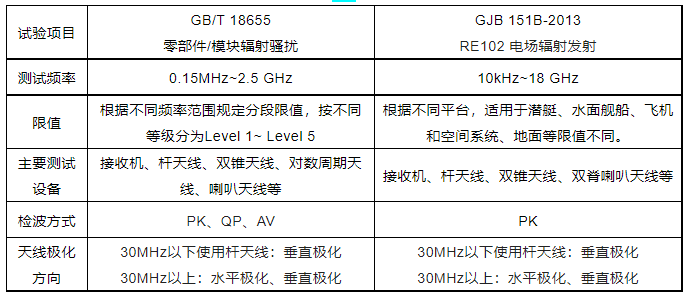

　2.3 GB/T 18655輻射騷擾與GJB 151B-2013 RE102的差異

表5

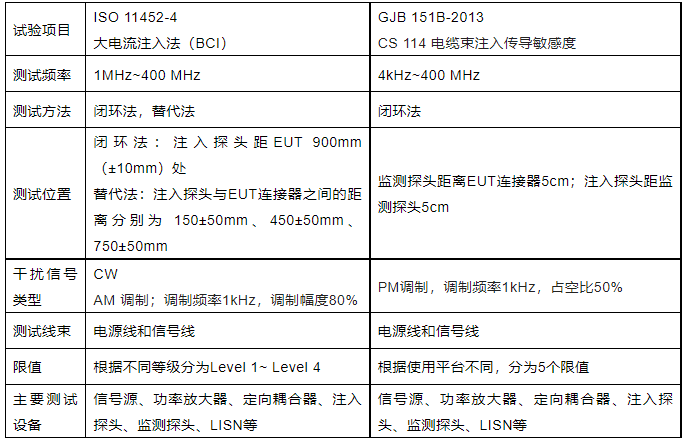

　　2.4 ISO 11452-4大電流注入(BCI)與GJB 151B-2013 CS114的差異

表6

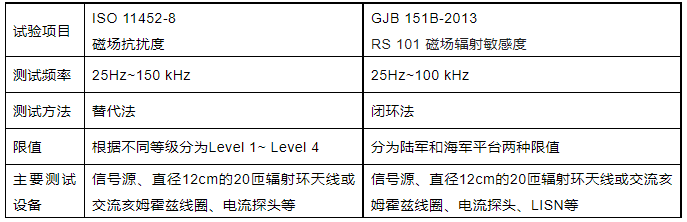

　　2.5 ISO 11452-8磁場抗擾度與GJB 151B-2013 RS101的差異

表7

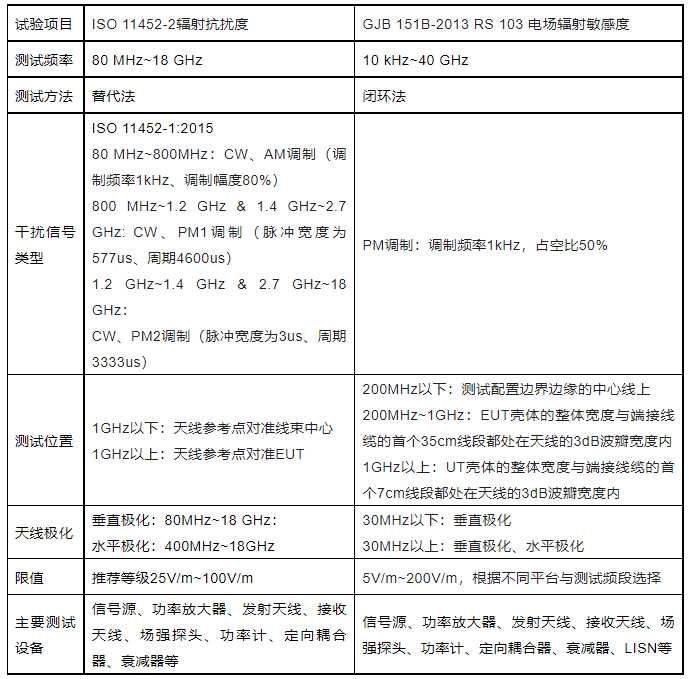

　　2.6 ISO 11452-2輻射抗擾度-ALSE法與GJB 151B-2013 RS103的差異

　　試驗環境：電波暗室

表8
