淺析電壓變化，電壓波動和閃爍測試要求

電壓波動和閃爍產生的原因：

在實際運行中，由于波動性負荷率因數低，無功功率變動量相對較大，并且功率波動性負荷是引起電壓波動的主要原因。

?電弧爐等波動性負荷則會引起供電點出現連續電壓波動，并且是無規律的隨機電壓波動

?軋鋼機和絞車等負荷電動機頻繁啟動和焊機等負荷間歇通電，會引起時常電壓波動，并且是有一定規律的周期電壓波動

?此外，還有下列故障可能引起閃變

①系統發生短路故障，引起電網電壓波動和閃變

①系統設備自動投切時產生操作波等影響

②系統遭受雷引起的電網電壓波動等

電壓波動和閃爍產生的危害：

?照明燈光閃爍，影響人的視覺

?電視機的畫面不穩定

?電動機的轉速不穩定

?電壓波動對敏感的工藝過程或試驗結果產生不良影響

?導致電子儀器和設備，計算機系統，自動控制生產線以及辦公自動化設備等不正常工作或受到損壞

?導致以電壓相位角為控制指令的系統控制功能紊亂，致使電力電子換流器換相失敗等

電壓波動和閃爍基礎內容：

1.電壓波動定義

理想供電系統電壓恒定不變。實際電壓偏離標稱值的 現象稱電壓變動。這里強調有效值電壓變動（以區別瞬時電壓變動）：

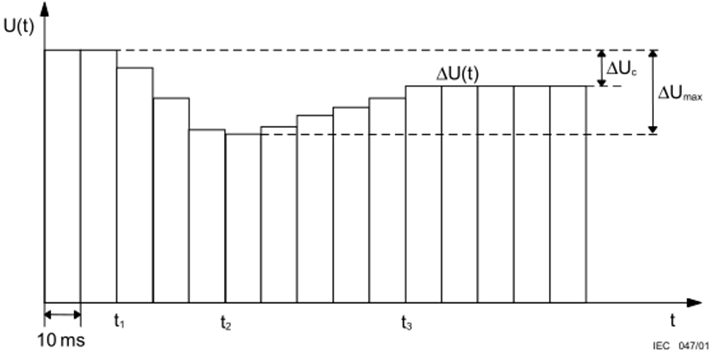

2.電壓波動定義

• 有效值電壓U（t）是指測試的標稱電壓的有效值

• 電壓變化特性△ U（t）穩態電壓變動值

• 最大電壓變化特性△ Umax 是指最大與最小電壓有效指之差

• 穩態電壓變化△ Uc   測試電壓穩定一定時間的電壓

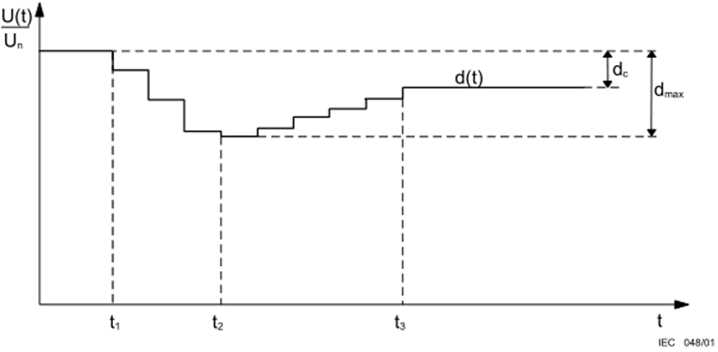

3.電壓波動定義

穩態電壓變化△ Uc

• 相對電壓變化特性d（t）

• 最大相對電壓變化dmax

• 相對穩態電壓變化dc

4.電壓波動限制的運用

穩態電壓變化△ Uc

• 相對電壓變化特性d（t）

• 最大相對電壓變化dmax

• 相對穩態電壓變化dc

IEC相關標準規定：

dc不超過3.3%；

dt超過3.3%的持續時間小于等于500ms；

dmax不超過4%；6%；7%

5.閃爍的定義

?由電壓波動照成燈光的閃爍，其專業術語成為閃變（有時候也成為電壓閃變），因此說，閃變是電壓波動引起的有害結果，是指人對照明亮度波動的主觀視感，他不屬于電磁現象。

?嚴格講用電壓閃變這一術語從概念上是混淆的。

6.閃爍的限值

短時間閃變值P st short term severity， Pst衡量短時間（若干分鐘） 內閃變強弱的一個統計量值。P st ＝1為閃變引起視感刺激性的通常限值。

長時間閃變值P lt long term severity， Plt由短時間閃變值Pst 推算出， 反映長時間（若干小時）閃變強弱的量值。

*觀察時間對Pst，Tp=10min對Plt ，Tp=2h

7.手動開關電壓波動測試

用統計的方法測量dmax：

?按照順序測試24次啟動

?開始測量 ?接通EUT

?在1min的測量間隔是EUT在正常情況下盡可能長時間運行

?在1min的測量間隔結束前切斷EUT并確定下一次測試之前其內部恢復原狀

?開始下一次測試

?去掉最高和最低的結果，取剩下的22個值算出平均值

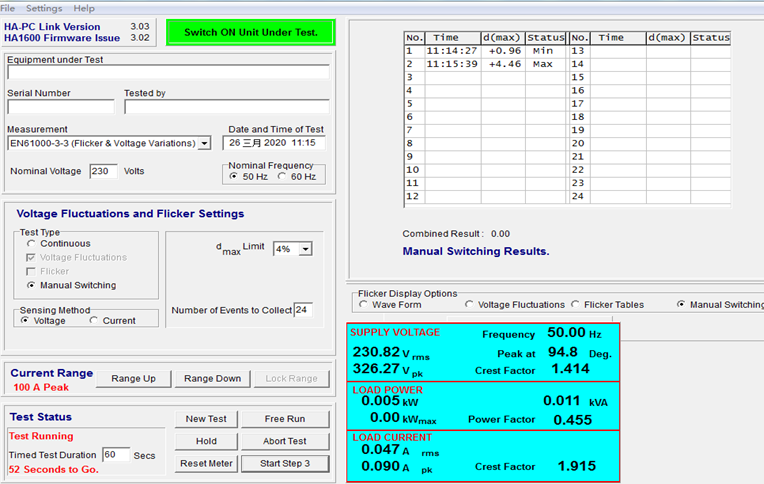

8.手動開關電壓波動測試數據示例
